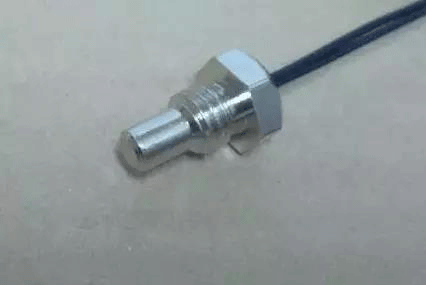

熱電偶傳感器工作原理

　　當有兩種不同的導體和半導體A和B組成一個回路，其兩端相互連接時，只要兩結點處的溫度不同，一端溫度為T(mén)，稱為工作端或熱端，另一端溫度為T(mén)O，稱為自由端或冷端，則回路中就有電流產生，即回路中存在的電動勢稱為熱電動勢。這種由于溫度不同而產生電動勢的現象稱為塞貝克效應。與塞貝克有關的效應有兩個：其一，當有電流流過兩個不同導體的連接處時，此處便吸收或放出熱量(取決于電流的方向)，稱為珀?duì)柼?yīng);其二，當有電流流過存在溫度梯度的導體時，導體吸收或放出熱量(取決于電流相對于溫度梯度的方向)，稱為湯姆遜效應。兩種不同導體或半導體的組合稱為熱電偶。

　　電阻傳感器工作原理

　　導體的電阻值隨溫度變化而改變，通過測量其阻值推算出被測物體的溫度，利用此原理構成的傳感器就是電阻溫度傳感器，這種傳感器主要用于-200—500℃溫度范圍內的溫度測量。純金屬是熱電阻的主要制造材料，熱電阻的材料應具有以下特性：

　　(1)、電阻溫度系數要大而且穩定，電阻值與溫度之間應具有良好的線性關系。

　　(2)、電阻率高，熱容量小，反應速度快。

　　(3)、材料的復現性和工藝性好，價格低。

　　(4)、在測溫范圍內化學物理特性穩定。

　　目前，在工業中應用***廣的鉑和銅，并已制作成標準測溫?zé)犭娮琛?/p>

　　紅外溫度傳感器

　　在自然界中,當物體的溫度高于絕對零度時，由于它內部熱運動的存在,就會不斷地向四周輻射電磁波，其中就包含了波段位于0.75～100μm的紅外線，紅外溫度傳感器就是利用這一原理制作而成的。

　　數字式溫度傳感器

　　它采用硅工藝生產的數字式溫度傳感器，其采用PTAT結構，這種半導體結構具有精確的，與溫度相關的良好輸出特性。PTAT的輸出通過占空比比較器調制成數字信號，占空比與溫度的關系如下式：DC=0.32 0.0047*t，t為攝氏度。輸出數字信號故與微處理器MCU兼容，通過處理器的高頻采樣可算出輸出電壓方波信號的占空比，即可得到溫度。該款溫度傳感器因其特殊工藝，分辨率優于0.005K。

　　邏輯輸出型溫度傳感器

　　設定一個溫度范圍，一旦溫度超出所規定的范圍，則發出報警信號，啟動或關閉風扇、空調、加熱器或其它控制設備，此時可選用邏輯輸出式溫度傳感器。LM56、MAX6501-MAX6504、MAX6509/6510是其典型代表。

　　模擬溫度傳感器

　　常見的模擬溫度傳感器有LM3911、LM335、LM45、AD22103電壓輸出型、AD590電流輸出型。

　　AD590是美***模擬器件公司的電流輸出型溫度傳感器，供電電壓范圍為3~30V，輸出電流223μA(-50℃)~423μA( 150℃)，靈敏度為1μA/℃。當在電路中串接采樣電阻R時，R兩端的電壓可作為輸出電壓。注意R的阻值不能取得太大，以保證AD590兩端電壓不低于3V。AD590輸出電流信號傳輸距離可達到1km以上。作為一種高阻電流源，***高可達20MΩ，所以它不必考慮選擇開關或CMOS多路轉換器所引入的附加電阻造成的誤差。適用于多點溫度測量和遠距離溫度測量的控制。
