石英力傳感器推薦用于動態力應用。它們不用作靜態應用的“稱重傳感器”。在不同條件下測量動態振蕩力，沖擊器或高速壓縮/張力可能需要具有特殊功能的傳感器。與實心鋼相媲美的快速響應，堅固性，剛度，擴展范圍以及測量準靜態力的能力是與PCB石英力傳感器相關的標準特征。

　　以下信息介紹了PCB力傳感器的一些設計和操作特性，以幫助您更好地了解它們的工作原理，從而“幫助您進行更好的動態測量”。

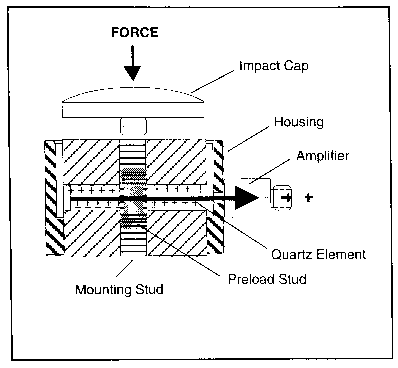

　　圖1顯示了典型石英力傳感器的橫截面。這種特殊的傳感器是通用208系列壓縮/張力模型，內置電子元件。

　　圖1：壓縮 - 張力 - 沖擊系列208

　　當對該傳感器施加力時，石英晶體產生與輸入力成比例的靜電電荷。該輸出收集在夾在晶體之間的電極上，然后直接路由到外部電荷放大器或轉換成傳感器內的低阻抗電壓信號。這兩種操作模式將在以下部分中進行檢查。
